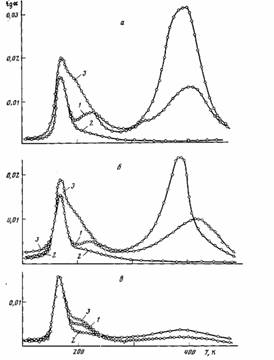

Рис. 6. Температурные зависимости tg6, полученные после резкого охлаждения образцов СКТ, наполненных 20 вес. ч. (а) и 15 вес. ч. аэросила 300 (б), а также 20 вес. ч. аэросила 175 (в) после хранения в течение 1 года (2) и после прогревания при 470 К (2). 3 - концентрация влаги 1,4 (а, б) и 0,8% (в)

По мнению некоторых авторов, в частности авторов [12], проводивших исследование методом водородно-дейтериевого обмена, аэросил не содержит внутриглобульной воды, и вся адсорбированная вода находится на поверхности его глобул.

При большом содержании аэросила в каучуке частицы его не могут рассматриваться индивидуально, поскольку они образуют переходящие друг в друга агломераты, пронизывающие всю каучуковую матрицу. Очевидно, что такое рассмотрение подразумевает наличие микрепор или макрополостей, которые также могут проходить по всей матрице. Если при малом содержании аэросила проникновение молекул воды к поверхности его частиц осуществляется по механизму активированной сорбции, то при большом количестве аэросила из-за мелких полостей вода может сорбироваться по механизму неактивированной сорбции. При этом она также сорбируется поверхностью частиц наполнителя, но может агрегироваться и в порах в конденсированном состоянии, разумеется, отличном от состояния обычной воды. Наличие такой воды может обусловливать появление максимума тангенса угла диэлектрических потерь при 255—275 К, что и наблюдается на приведенных температурных зависимостях tg б каучука СКТ, содержащего 35 вес. ч. аэросила 300.

Рис. 7. Температурные зависимости tg б, полученные после резкого охлаждения образцов СКТВ-1, наполненных 15 вес. ч. аэросила 300 (а) и СКТВФ, наполненных 35 вес. ч. аэросила 300 (б) после хранения в течение 1 года (1) после прогревания при 470 К (2). 3 — концентрация влаги 1,0 (а) и 1,2% (б)

Высокотемпературный максимум мы объясняем десорбцией воды, т. е. разрывом различных сорбционных связей, что сопровождается подвижностью диполей. Максимум высокотемпературного пика находится в области 370—410 К, несмотря на это он весьма широкий и лежит в интервале от 280 до 470 К. Это наводит на мысль о том, что этот максимум суммарно описывает мультиплетные максимумы, отражающие разрывы различных по прочности связей, соединяющих молекул воды как с наполнителем, так и друг с другом. Иногда мультиплетность наблюдается в виде отдельных максимумов.

Эксперименты, проведенные методом термогравиметрии, свидетельствуют о том, что десорбция влаги, определяемая по потерям в весе образца, выдержанного в парах воды, начинается от комнатной температуры2. Разумеется, следует иметь в виду, что в рассматриваемом интервале температур возможна десорбция наименее связанной воды, ибо все другие виды адсорбированной воды уходят при температурах, существенно превышающих 470 К [13]. Однако, как нами показано, эти виды воды не отражаются па характере температурных зависимостей tg б и г'.

С целью выяснения поставленного выше вопроса о природе максимума tg δ в области 190—220 К было проведено исследование динамических механических свойств. На рис. 8 в качестве примера приведены температурные зависимости логарифмического декремента затухания А и лога рифма действительной части комплексного модуля сдвига G' ненаполнен-ного и наполненного каучука СКТВ-1.
