n = n¥(1-e-Rt) (3.13).

Такое уравнение используется многими авторами для описания накопления F-центров (например [11]). Оно плохо описывает начальный этап накопления центров и дает ассимптотически приближающуюся к n¥ кривую. Именно такие кривые характерны для разгорания РЛ наших монокристаллов галита.

2. Дефектные кристаллы, N0/N¥ >>1, (R<<b).

. (3.14).

Исключая область вблизи t=0 такая функция описывает монотонно убывающую к значению n¥ кривую накопления F-центров.

Зависимость (3.12) должна описывать процесс роста интенсивности поглощения в полосе F-центра в ходе облучения кристалла. Концентрация F-центров пропорциональна площади под их полосой поглощения, или коэффициенту поглощения в максимуме полосы при неизменной ее полуширине. Поэтому для описания эволюции поглощения в выражении (3.12) нужно заменить n на k(t), а n¥ на k¥. С другой стороны процесс рекомбинации дырок на F-центрах идет с выделением энергии в виде квантов света оптического диапазона. Т.е. в ходе облучения наблюдается свечение с интенсивностью пропорциональной: I~bn. Для описания ее изменения в ходе облучения в выражении (3.12) n заменяется на I(t), а n¥ на I¥.

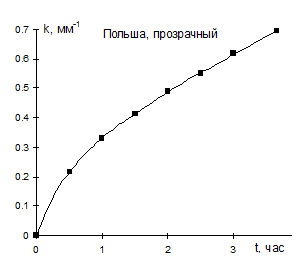

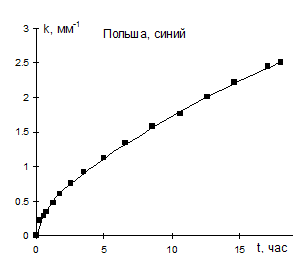

На рис.19 и на рис.6 Приложения показаны экспериментальные зависимости изменения коэффициента поглощения в полосе F-центра и их аппроксимация уравнением (3.12). Видно, что выбранная функция хорошо описывает эксперимент. Аналогичные результаты получены и на других образцах. Полученные значения N0/N¥ составляю 0.1 - 0.2, величина R по крайней мере на порядок меньше b. Отсюда следует, что процесс накопления F-центров в монокристаллах соответствует случаю бездефектных кристаллов и может быть приближенно описан уравнением (3.13).

Кривые разгорания РЛ в монокристаллах, как видно из рис.17 также хорошо описываются ур-ем (3.12). Как и в случае поглощения отношения N0/N¥ оказывается меньшим единицы, а R на 1-2 порядка меньше чем b. Т. е. качественно кинетика накопления центров по данным как поглощения так и люминесценции монокристаллов одинакова. Однако следует заметить, что кинетические параметры, полученные из люминесцентного эксперимента значительно выше тех, которые получены при изучения кинетики роста коэффициента поглощения. Такое отличие, в частности, можно связать с особенностями геометрии проведения экспериментов. При съемки спектров РЛ плотность рентгеновского излучения, падающего на образец была значительно выше, чем в экспериментах по изучению кинетики нарастания поглощения.

Исходя из полученной модели объяснение различий в характере кривых разгорания РЛ монокристалла и порошка сводятся к предположению о различиях в отношениях N0/N¥. Так, если в монокристалле эта величина близка к нулю, то в порошке, как это следует из анализа кривых рис.17, она больше 1, например для прозрачной польской соли она равна 3,3. Отсюда следует, что кинетика разгорания РЛ в порошках соответствует случаю дефектных кристаллов (ур-е 3.14). По-видимому, при растирке кристаллов создается большое количество потенциальных центров, которые и обеспечивают превышение интенсивности РЛ над монокристаллами. Можно предположить, что изучение кинетики разгорания РЛ позволяет оценивать степень дефектности структуры соли. Отметим, что начальный участок кривой изменения РЛ не описывается теми же параметрами, что и вся остальная кривая. Очевидно, что на начальном этапе облучения порошка кинетика РЛ сильно модифицируется вследствие наличия в структуре конкурирующих с F-центрами по захвату носителей заряда других дефектов. Под действием рентгеновского излучения, вследствие рекомбинации, происходит быстрое залечивание механически созданных дефектов до уровня исходного монокристалла.
