Формирование монослоя и запись p-А изотерм выполнялись на установке Ленгмюра-Блонжетт (ЛБ), сконструированной на кафедре технической физики ИвГУ. Эта установка позволяет формировать молекулярные монослои на поверхности воды, осуществлять контроль над их состоянием и переносить сформированные монослои на твёрдую подложку различными методами. Её схема изображена на рис.9.

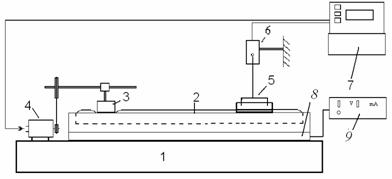

Рис.10.

Схема ЛБ установки.

Для получения монослоев использовалась тефлоновая ванна размером 13,5 на 26 см. Перед проведением работ на ЛБ установке ванну (2) тщательно моют и просушивают. Затем наполняют её чистой бидистиллированной водой или слабым кислотным (щелочным) раствором с нужным значением pH. После некоторого времени смахивают подвижным барьером (3) поверхностный слой воды для дополнительной очистки субфазы. Затем устанавливают нулевое значение на цифровом приборе (7). На поверхность воды пипеткой или шприцом наносится растворённое в легколетучем органическом растворителе исследуемое вещество. После испарения летучего растворителя на поверхности жидкости получается монослой в виде двумерного газа. Барьер может передвигаться по поверхности воды, уменьшая или увеличивая площадь, занимаемую монослоем. Причём на установке можно установить барьер как из не смачиваемого водой материала, так и из смачиваемого. Перемещение барьера осуществляется электродвигателем (4) через понижающий редуктор и червячную передачу. Запуск и остановка барьера, а также регулировка скорости его перемещения осуществляются с блока управления и с помощью компьютерной программы.

Поверхностное давление монослоя измеряется весами Вильгельми (5) через силоизмерительный датчик (6). В качестве пластины Вильгельми используется фильтровальная бумага размером 50x10 мм. При соприкосновении с поверхностью жидкости бумажная пластинка силами поверхностного натяжения, действующими по её периметру смачивания, втягивается в жидкость до тех пор, пока сила жёсткости пружины датчика и архимедова сила не уравновесят втягивающую силу.

Датчик представляет собой механоэлектрический преобразователь. Основным элементом датчика является плоская бронзовая пружина, консольно закреплённая на шасси головки датчика. На свободном конце пружины укреплены крюк, на который подвешивается пластина Вильгельми, оптическая шторка и постоянный цилиндрический магнит. На шасси закреплены: источник света (электрическая лампа), два фотодиода и соленоид, внутри которого (не касаясь его) расположен магнит. Шторка расположена между источником света и фотодиодами. Изменение поверхностного давления в монослое вызывает изменение силы, втягивающей пластинку в воду, что в свою очередь изменяет нагрузку на крюке датчика и вызывает отклонение пружины от некоторого первоначального положения. В результате на выходе датчика возникает изменение напряжения сигнала, по которому и судят об изменении поверхностного давления. Сигнал с датчика передаются на цифровой прибор, на котором отображается поверхностное давление монослоя в мН/м.

Для создания магнитного поля ванна (2) помещена на специальную приставку (8), которая представляет собой катушку. При протекании тока возникает магнитное поле, максимальное значение которого достигает 0,005 Тл. Напряжение и силу тока, подаваемые на приставку, можно регулировать прибором (9).

Все устройства, за исключением блока управления и самописца, размещены на платформе (1) и находятся в стеклянном шкафе. Стеклянный шкаф предохраняет прибор и монослой от загрязнения пылью и от внешних механических факторов.

Перед тем как наносить плёнки на подложку, необходимо для заданного количества вещества построить p-А изотерму и выбрать по ней необходимое давление, соответствующее выбранной фазе монослоя. Построение p-А изотерм можно вести вручную, определяя положение барьера по отчётной линейке, а давление монослоя по показаниям цифрового прибора, или же p-А изотерму можно строить полностью автоматически на компьютере с помощью специальной программы. Слив отработанную жидкость, и подготовив установку заново, наносят такое же количество вещества на рабочую поверхность ванны. Получив нужное давление перемещением барьера, начинают процесс переноса монослоя на подложку.
