-

физические свойства:

1. Молекулярная масса от 10 000 до 1 500 000 ;

2. Температура размягчения 30-50 °С;

3. Плотность 1,19 г/см3;

4. Относительное удлинение 10-20%;

5. Теплопроводность 0,16 Вт/(м·К);

6. Температура стеклования 280C;

7. Теплостойкость по Вику 44-500C, по Мартенсу 30-320C;

8. Электрическая прочность 1 МВ/м;

9. Влагопроницаемость (2,5-5,8)· 10-14 кг/(м·с·Па);

10. Газопроницаемость по H2 56·10-15 м3/(м·с·Па).

Поливинилацетат обладает хладотекучестью, устойчив к старению в атмосферных условиях, высокой адгезией к различным поверхностям, хорошими оптическими свойствами, износостоек. Хорошо растворим в кетонах, сложных эфирах, хлорированных и ароматических углеводородах, метаноле, хуже - в этаноле. Не растворим в воде, алифатичных углеводородах, бензине, минеральных маслах, гликолях.

- химические свойства:

Химические свойства ПВА определяются наличием сложноэфирных групп и привитых цепей, соединенных с главной цепью сложноэфирными связями. ПВА омыляется водными растворами кислот или щелочей и подвергается алкоголизу под действием каталитических количеств кислот и алкоголятов щелочных металлов в безводных средах с образованием ПВС.

Химические свойства сополимеров винилацетата зависят от природы сомономеров. Например, сополимер винилацетата с кротоновой кислотой растворяется в щелочной среде. Сополимер винилацетата с N-метилолакриламидом при нагревание образует трехмерную структуру. Сополимеры винилацетата с 1-хлор-2-гидроксипропилакрилатом отверждаются в присутствии оксида цинка при 80°C, образуя водостойкие пленки и покрытия. Ведение в состав сополимеров звеньев этилена, винилхлорида, виниловых эфиров увеличивает стойкость сополимеров к гидролизу. С другой стороны, включение в сополимер небольших количеств карбоксилсодержащих сомономеров ускоряет гидролиз ПВА.

Концентрированная азотная кислота окисляет ПВА до щавелевой кислоты. При нагревании ПВА до 180-200°C происходит деструкция, сопровождающаяся выделением уксусной кислоты и образованием одиночных и сопряженных двойных связей в основной цепи полимера, облегчающих отщепление CH3COOH. В присутствии каталитических количеств минеральных кислот, ZnCl2, AlCl3 и других солей деструкция начинается при более низкой температуре.

Покрытия из ПВА отличаются высокой светостойкостью. Хотя под действием УФ-облучения и происходит частичная деструкция полимера, однако она сопровождается рекомбинацией образующихся макрорадикалов и реакциями переноса цепи. В результате увеличивается ММ полимера и появляется нерастворимая фракция. Аналогичным образом действуют на ПВА малые дозы радиационного облучения. При высоких дозах происходит деструкция ПВА с выделением уксусной кислоты. Эффект сшивания или деструкции и критическая доза облучения зависят от природы растворителя и природы полимера.

Омыление ПВА может быть осуществлено различными способами. В зависимости от природы катализатора и среды, в которой производится реакция, различают алкоголиз, гидролиз, аминолиз и аммонолиз ПВА. Эти реакции протекают по следующим схемам:

Алкоголиз:

Кислотный гидролиз:

Щелочной гидролиз:

Аминолиз:

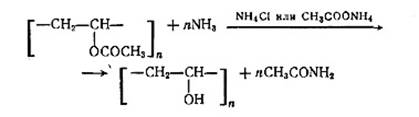

Аммонолиз:
