В наших предыдущих работах [1—6] подробно рассмотрены строение и свойства водорастворимых нестехиометричных полиэлектролитных комплексов (НПЭК) — продуктов завершенных реакций между противоположно заряженными полиэлектролитами. Предпринятое в работе [3] изучение растворов НПЭК методом светорассеяния показало, что макромолекулярные характеристики частиц НПЭК не зависят от способа получения. Это привело к представлению о НПЭК, как о новых макромолекулярных соединениях. Такие соединения относятся к классу полиэлектролитов и являются равновесными системами.

Данная работа посвящена изучению реакций с участием НПЭК, сопровождающихся изменением состава этих растворимых макромолекулярных соединений.

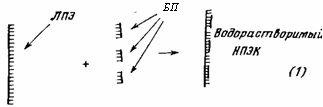

В работе [3] отмечалось, что наиболее простой и общий способ получения НПЭК состоит в непосредственном смешении растворов полиэлектролитов в той области рН, где они оба полностью заряжены, в присутствии небольших количеств низкомолекулярного электролита. Эту реакцию схематически можно изобразить следующим образом:

Существенно, что равновесие реакции (1) в этих условиях полностью смещено вправо. Многочисленные данные седиментационного анализа, полученные для различных НПЭК, свидетельствуют об отсутствии в их растворах как свободного ЛПЭ, так и БПЭ. Так, например, в работе [7] с помощью сканирующей центрифуги показано, что в растворах НПЭК,

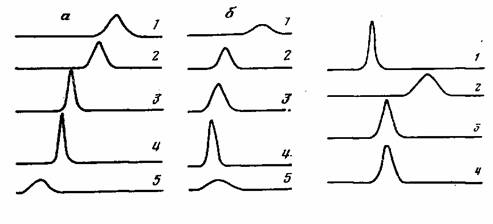

Рис. 1. Седиментограммы смесей IlMANa - ПВП (а) и ПДМАЭМА - ПФ (б), а: ф= =0,45 (1) 0,33 (2), 0,2 (5), IIMANa (4), ПВП (5); рН 7,5; время 90 мин; [NaCl] = =0,05 моль/л; б: ф=0,33 (1), 0,2 (2), 0,1 (3),_ПДМАЭМА (4), ПФ (5); рН 4,0; время 60 мин; [NaClJ =0,1 моль/л. Мю пф=1,7-10 Мт пдмаэма-нс1=6,3-105; скорость вращения ротора 5,6-Ю4 об/мин; 20° Рис. 2. Седиментограммы НПЭК nMANa - ПВП, nMANa и их смеси: nMANa (1); НПЭК (ф=0,45) (2); смесь [(1) + (2)] (3); НПЭК (ср=0,23) (4). Условия те же, что на рис. 1, а

образованных nMANa (ЛПЭ) и ПВП (БПЭ), отсутствует свободный ПВП. Тем не менее в результате реакции (1) устанавливается некоторое равновесное равномерное распределение относительно коротких цепочек БПЭ среди длинных цепей ЛПЭ. Об этом свидетельствует вид седиментограмм растворов НПЭК различного состава φ =[БПЭ] : [ЛПЭ] [БПЭ] и [ЛПЭ] — концентрации звеньев соответствующих полиэлектролитов в частицах НПЭК). В качестве примера на рис. 1 приведены седиментограммы НПЭК nMANa — ПВП (здесь и в дальнейшем первым из полиэлектролитов в паре, образующей НПЭК, указывается ЛПЭ), а также НПЭК солянокислый поли-NN'-диметиламиноэтилметакрилат (ПДМАЭМА-НС1) — полифосфат (ПФ) различного состава; последние заимствованы из нашей работы [4].

Седиментограммы характеризуются наличием единственного пика, отвечающего НПЭК. Пик достаточно узок и симметричен, а коэффициент седиментации НПЭК монотонно растет при обогащении НПЭК блокирующим полиэлектролитом, т. е. при возрастании <р. Замечательно, что установление равновесного распределения в таких системах достигается быстро. Во всяком случае, настолько быстро, что визуально не удается наблюдать хотя бы временного помутнения раствора ЛПЭ при добавлении к нему раствора БПЭ, если результирующий валовой состав НПЭК заметно отличается от характеристического, т. е. φ< φ харР. Величина φхар совпадает с максимальным значением φ, при котором НПЭК еще сохраняет растворимость. Если бы равновесное распределение достигалось в течение длительного времени, при таком способе приготовления НПЭК вследствие неизбежных локальных пресыщений должны были образовываться частицы ПЭК, имеющие состав ф>фхар. Такие ПЭК не способны растворяться и должны выделяться из раствора [1—3]. Установление равномерного распределения предполагает перенос цепей БПЭ из частиц НПЭК, обогащенных этим компонентом, на частицы НПЭК, в которых он содержится в недостаточном количестве.

Рис. 3. Седиментограммы НПЭК IIMANa - ПВП и их смеси: НПЭК (ф= =0,45) (1); НПЭК (ф=0,2) (2); смесь [(1) + (2)] (5); НПЭК (ф=0,33) (4). Условия те же, что на рис. 1, а Рис. 4. Седиментограммы НПЭК nMANa - ПВП, «сшитых» НПЭК * в их смесях с nMANa: НПЭК (ф=0,45) (1); nMANa (2); смесь НПЭК ((0=0,45) +nMANa (3); смесь НПЭК* (ф=0,45)+nMANa (4). Условия те же, что на рис. 1, о, nMANa=0,35 вес.%
