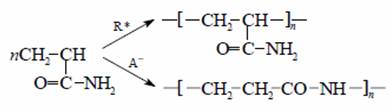

Акриламид легко полимеризуется с образованием линейного высокомолекулярного полимера под действием радикальных и ионных инициаторов, ультрафиолетового и радиационного излучения, ультразвука и электрического тока. Упрощенно радикальная и ионная полимеризация могут быть представлены схемой

Знаками R* и A- соответственно обозначены радикал и анион. Радикальная полимеризация - основной промышленный метод получения водорастворимого ПАА. При анионной полимеризации образуется поли-β-аланин (найлон-3), нерастворимый в воде полимер, растворяющийся только в некоторых органических растворителях при нагреве.

Наибольший практический интерес представляют полимеры с высокой молекулярной массой (ММ = 106-107). Для их получения требуются высокая чистота мономеров, малые концентрации инициатора, отсутствие кислорода и примесей ионов металлов, которые являются сокатализаторами. На полимеризацию АА существенно влияет pH реакционной среды. При низких рН и высоких температурах возможно образование нерастворимых в воде сшитых полимеров вследствие создания между макромолекулами имидных мостиков (-CO-NH-CO-), а при высоких рН протекает гидролиз амидных групп. Последнюю реакцию можно использовать для получения на стадии полимеризации частично гидролизованного ПАА (до 30%). Полимеризацию проводят в водных растворах, в водно-органических растворителях и дисперсиях (в каплях водного раствора мономеров, диспергированных при механическом перемешивании в органических жидкостях в присутствии стабилизатора исходной дисперсии и образующегося полимера). В зависимости от способа полимеризации полимеры получают в виде растворов, гранул, порошка и дисперсий полимеров в органических жидкостях. Распространенным промышленным способом является полимеризация АА в водных растворах, что обусловлено получением полимеров со скоростью и ММ, недостижимыми при полимеризации в органических растворителях [3].

Радикальная сополимеризация АА с виниловыми мономерами используется для получения сополимеров, которые обладают лучшими потребительскими свойствами по сравнению с ПАА. Неионогенные сополимеры получают сополимеризацией АА с акрилонитрилом, акрилатами, винилиденхлоридом. При использовании в качестве сомономеров непредельных кислот или их солей получают анионные сополимеры, например сополимер АА с 2-акриламидо-2-метилпропансульфонатом натрия

а при применении в качестве сомономера, например N,N'-диэтиламиноэтилметакрилата, получают катионный сополимер [3]

Привитую и блок-сополимеризацию используют для модификации свойств полимеров. В отличие от обычных сополимеров, звенья которых в цепях хаотически или регулярно чередуются, цепи привитых и блок-сополимеров построены из длинных последовательностей звеньев одного типа. У привитых сополимеров цепи имеют разветвленное строение, а у блок-сополимеров - линейное. С использованием радикальных инициаторов, ультрафиолетового и радиационного облучения осуществляют прививку АА на различные полимеры, например полиолефины, а стирол, акрилонитрил и другие мономеры прививают на ПАА. Блок-сополимеры получают и путем конденсации функциональных групп различных полимеров, одним из которых является ПАА.
